主營(yíng)系列聚氨酯組合料及系列聚氨酯制品
通過(guò)GB/T19001-2008-ISO9001:2008國(guó)際體系認(rèn)證
全國(guó)服務(wù)熱線:
13693803186
當(dāng)前位置:首頁(yè) - 產(chǎn)品中心 - 聚氨酯膠粘劑 - 聚氨酯膠粘劑

聚氨酯膠粘劑

[ 時(shí)間:2018-11-22 11:09:51 ]
聚氨酯膠粘劑

產(chǎn)品名稱:聚氨酯膠粘劑

所屬分類:聚氨酯膠粘劑

  • 詳細(xì)信息
  • 聯(lián)系方式
  • 在線留言

  高性能聚氨酯膠粘劑具有以下點(diǎn):

  (1)耐水、耐介質(zhì)性好。
 ?。?)粘接強(qiáng)度高,初粘力大。
  (3)良好的貯存穩(wěn)定性。
 ?。?)耐凍融,耐較高溫度。
 ?。?)干燥速度較快,低環(huán)境溫度下成膜性良好。
 ?。?)施工工藝佳。
  要達(dá)到以上幾點(diǎn),除合成高性能水性聚氨酯外,配膜助劑的選擇也尤為重要。
  聚氨酯預(yù)聚體的合成原料主要是低聚物多元醇和二異氰酸酯。低聚物多元醇通常分為聚醚多元醇和聚酯多元醇兩類,由聚醚多元醇制得的預(yù)聚體有良好的水解穩(wěn)定性,較好的柔韌性和延伸性,且耐低溫性能好;而聚酯多元醇型預(yù)聚體內(nèi)聚力大,粘接強(qiáng)度高。
  聚氨酯膠粘劑使用方法
  天江化工聚氨酯膠粘劑具有高固體含量、低粘度、工藝適用性好、粘合力強(qiáng)、無(wú)毒等優(yōu)點(diǎn)是適用于鋁箔(OPA),預(yù)處理過(guò)的聚乙烯(HDPE,LDPE)、聚丙烯(OPP,CPP)、聚酯(PET)、聚酰胺(PA,ONY)薄膜,噴涂金屬的薄膜,玻璃紙之間復(fù)合的雙組份溶劑型聚氨酯類粘合劑。

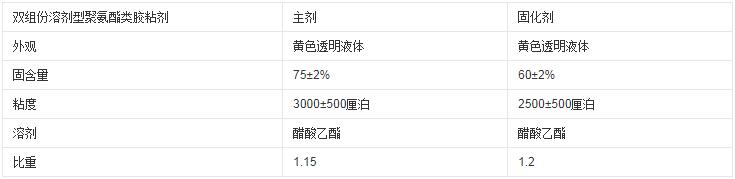

  聚氨酯膠粘劑主要規(guī)格:

  點(diǎn):本產(chǎn)品粘度低有很好的經(jīng)濟(jì)性,有良好的機(jī)械加工性能和潤(rùn)濕性能,復(fù)合后初粘果別明顯,有良好的透明度和彈性,耐老化,無(wú)氣味。
  使用說(shuō)明:(重量)5份主劑配:1份固化劑:醋酸乙酯6-8-10(根據(jù)涂膜厚度)
  1、溶劑適合用醋酸乙酯、溶劑中含水量不得超過(guò)300PPM, 不適用芳香族、甲苯類、醇類溶劑。
  2、稀釋方法:必須按要求的固體含量往主劑中加入溶劑,進(jìn)行攪拌后,再將固化劑加入到稀釋好的主劑中,并充分?jǐn)嚢琛?/span>

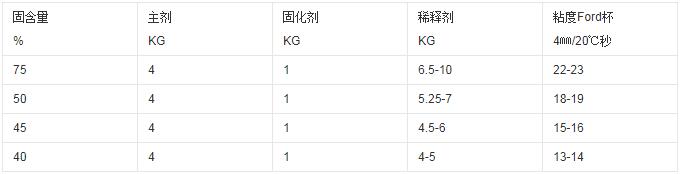

  聚氨酯膠粘劑配方:


  3、適用期:配制好的粘合劑的適用期決定于粘合劑的固體含量、存放溫度和稀釋劑中的水份,般配制好的粘合劑存放于密閉容器中,可使用約1-2天無(wú)明顯的粘度增加。超過(guò)使用期的粘合劑或膠桶中的舊膠都會(huì)對(duì)復(fù)合制品的質(zhì)量有不良的影響。
  4、涂布:可適應(yīng)于任何光輥及網(wǎng)線輥的干法復(fù)合機(jī)。
  5、涂布量:為適應(yīng)復(fù)合制品的使用目的和材質(zhì)構(gòu)成的不同要求,干基涂布量可以2-6g/㎡間選擇。需進(jìn)行熱加工或深度成型加工的復(fù)合膜,涂膠量較大,反之則涂膠量較小。對(duì)于印刷過(guò)的膜涂膠量相應(yīng)調(diào)整。
  6、工作濃度:根據(jù)涂膠量的花輥濃度決定工作濃度。濃度越高,經(jīng)濟(jì)性越好,般使用濃度在25-40%之間選擇。
  7、干燥:為使涂上膠粘劑的薄膜上的溶劑完揮發(fā)干凈,必須注意有足夠的風(fēng)量、風(fēng)速和溫度。如干燥系統(tǒng)分三段時(shí),在膜入口到出口的溫度梯度控制在50-60℃到70-80℃或60-80-90℃。
  8、粘合溫度:取決于復(fù)合基材的性質(zhì)和質(zhì)量,采用盡可能高的溫度,般控制在50-90℃。易受溫度影響的薄膜采用50-60℃,其它薄膜可采用70-80℃。
  9、復(fù)合壓力:在不損壞薄膜的情況下,應(yīng)盡可能提高復(fù)合壓力。
  10、熟化:主劑和固化劑在復(fù)合加工后并不立即具有高的粘接強(qiáng)度,需要將制品送入熟化室24-48小時(shí)后,冬天和夏天的作業(yè)環(huán)境是不同的,請(qǐng)加注意。初步復(fù)合好的復(fù)合膜要盡可能熟化至少天后才能進(jìn)行復(fù)卷或制造三層復(fù)合膜。
  11、剩余膠液:超過(guò)8小時(shí)或出現(xiàn)白濁化、半透明或增稠現(xiàn)象,則不可繼續(xù)使用。

  聚氨酯膠粘劑貯存:

  在未開(kāi)封的、包裝完好的容器中貯存于防曬、干燥處、貯存期為8個(gè)月,打開(kāi)包裝后要在短期內(nèi)用完。
  薄膜電暈處理要求:
  聚乙稀和聚丙稀薄膜必須經(jīng)過(guò)電暈處理,聚乙稀薄膜的表面張力盡可能達(dá)到42達(dá)因,不得低于40達(dá)因:聚丙稀薄膜的表面張力不應(yīng)低于39達(dá)因。


tag標(biāo)簽:聚氨酯膠粘劑
網(wǎng)站版權(quán)所有:2018 洛陽(yáng)天江化工新材料有限公司 豫ICP備14015607號(hào)-3  豫公網(wǎng)安備 41032202000053號(hào) 技術(shù)支持:尚賢科技  網(wǎng)站XML
